Descriere

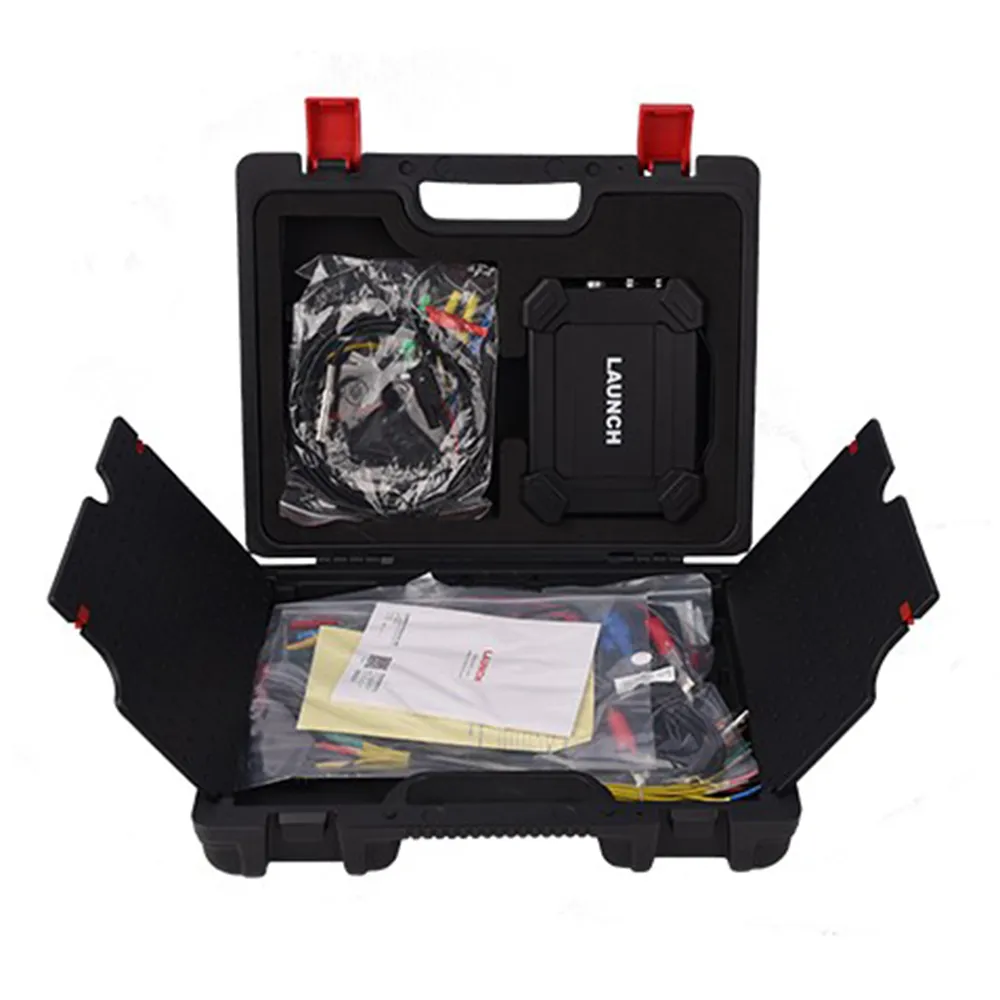

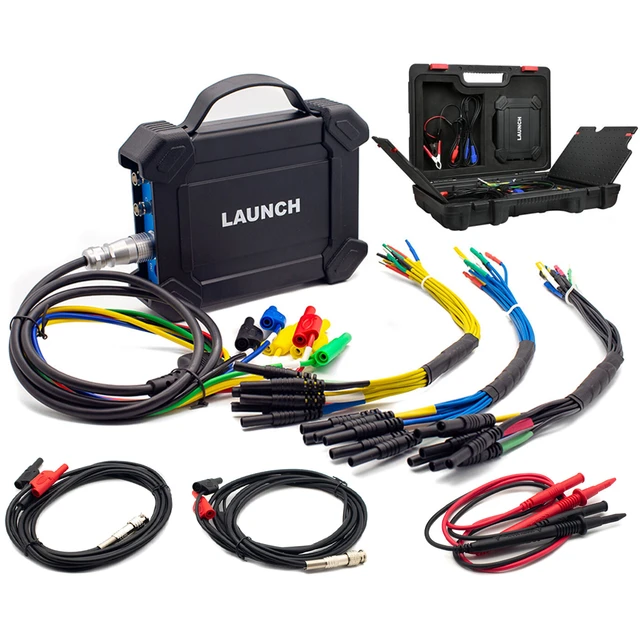

Pachetul include dispozitivul de diagnostic Launch X431 PAD V Elite, precum și modulul de senzori LAUNCH X431 S2-2 Sensor Box!

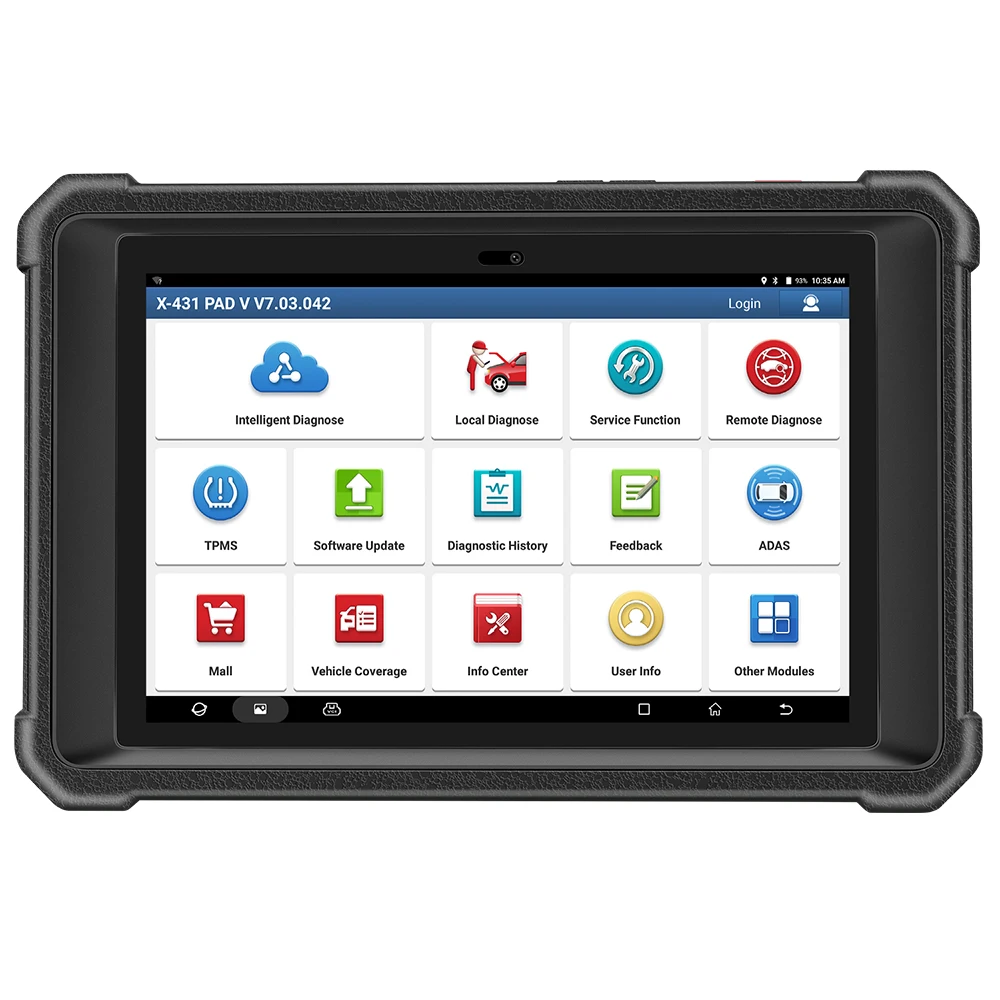

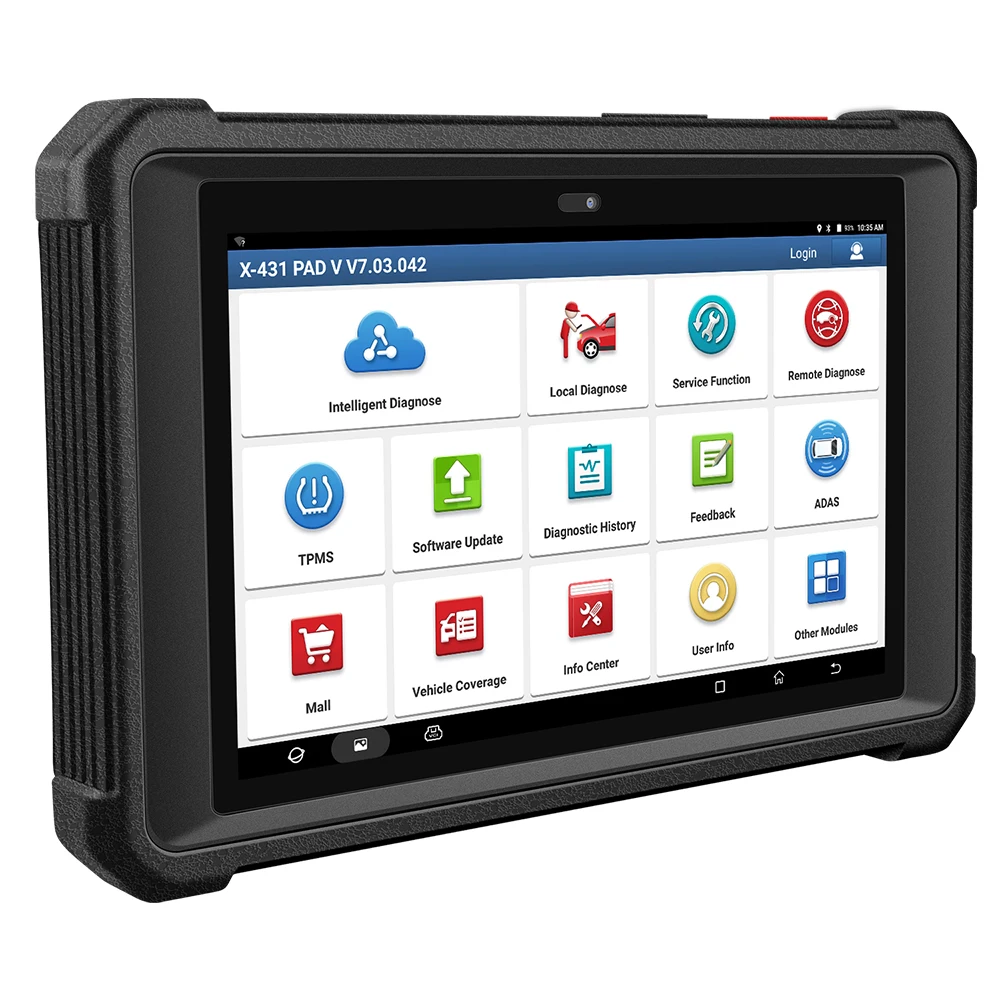

Launch X431 PAD V Elite

LAUNCH X431 PAD V Elite 2026 vine într-o versiune nouă, echipată cu conectorul inteligent de diagnosticare Smartlink C, care suportă multiple moduri de comunicare: USB, BT și WiFi, precum și toate protocoalele reale de diagnosticare actuale (J2534, D-PDU, RP1210, CAN FD, DOIP). Dispune de un ecran tactil de 10,1 inci.
Memorie: 8 GB
Stocare: 256 GB
Temperatură de funcționare: 0–50°C

LAUNCH X431 PAD V Elite 2026 SmartLink C este un instrument auto all-in-one pentru diagnoză: programare ECU online/offline/J2534 + codare, diagnoză inteligentă completă pentru toate sistemele, 50+ funcții de resetare, control bidirecțional, hartă topologică, programare chei, 2 ani actualizări gratuite.

1. Programarea ECU-urilor noi

Înlocuiește ECU-ul nou (stabilește dacă este necesară programarea sau codarea pe baza instrucțiunilor generate de codurile de eroare). Poate citi și face backup datelor ECU originale ale vehiculului.
Notă: numărul piesei de schimb nou achiziționate trebuie să corespundă cu cel original.

2. Reprogramarea ECU-urilor folosite

Șterge datele ECU utilizat pentru a permite reprogramarea. (Dacă ECU-ul folosit conține date anti-furt, trebuie utilizat împreună cu LAUNCH X-PROG3 pentru ștergerea acestora și apoi corelarea cu datele anti-furt originale înainte de reprogramare.)

3. Actualizarea ECU-ului

Unele ECU-uri pot conține bug-uri care cauzează defecte greu de remediat.

4. Repararea datelor pierdute din ECU

Dacă software-ul ECU este corupt din cauza problemelor de baterie sau împământare (iar hardware-ul este în regulă), reprogramarea poate restabili funcționarea normală.

5. Reprogramare în cazul unei programări eșuate

Dacă programarea eșuează, dar hardware-ul nu este deteriorat, LAUNCH X431 PAD V poate reprograma modulul în modul manual, compatibil cu VW / Audi / BMW. De asemenea, suportă backup și restaurare pentru programare, utilizate la potrivirea datelor anti-furt ale modulelor motor și cutie de viteze Mercedes-Benz, pentru care este necesară achiziționarea suplimentului X-431 PROG3.
(Dacă programarea eșuează, ECU-ul nu comunică și nu puteți accesa sistemul.)

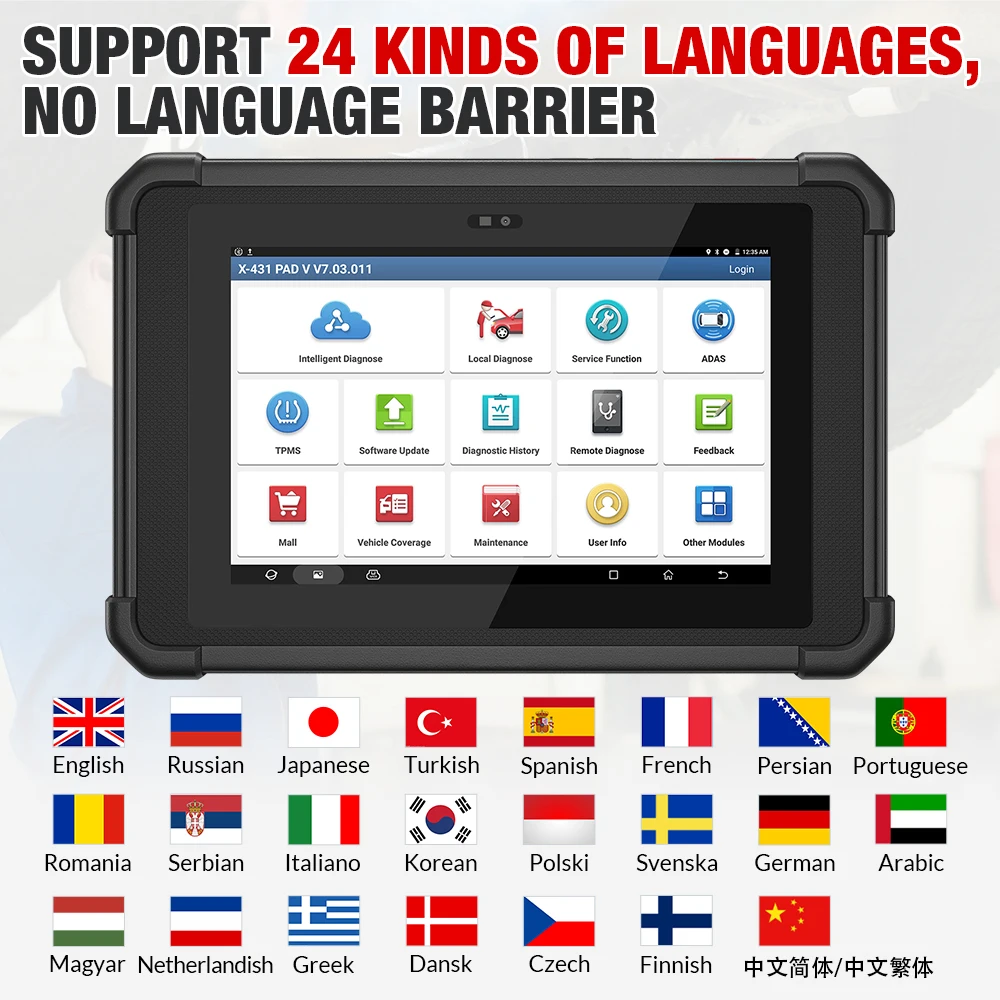

Limbi suportate de X431 PAD V

Engleză, franceză, spaniolă, germană, rusă, coreeană, japoneză, portugheză, italiană, poloneză, olandeză, maghiară (parțial), finlandeză, cehă, turcă, greacă, arabă, daneză, persană, română, sârbă, suedeză.

2 ani de actualizări
(poate fi utilizat fără probleme și după expirarea perioadei de actualizare)

Comparativ cu alte produse de programare disponibile pe piață, LAUNCH X431 PAD V Elite 2026 suportă mai multe modele și funcții mai complete.

a.

Suportă peste 30 de mărci auto, inclusiv mai multe modele europene, americane, asiatice și chinezești, iar lista se extinde constant.

b.

Funcțiile includ: codare online, programare online, configurare parametrică online, potrivire și calibrare online, actualizare firmware pentru defecte cauzate de calitatea combustibilului și multe altele.

c.

Modele aplicabile pentru programare online: Mercedes-Benz, BMW, VW, Audi, Skoda, Land Rover, Jaguar, Renault, Nissan, Subaru, Isuzu, Hyundai, Beijing-Hyundai, Kia, Yueda-Kia, Great Wall Motor, Seat, Jetour, Exeed, Porsche, Jinbei, Zxauto, Naveco, Changhe și Faw.

Avantajele programării vehiculului

Avantaje pentru Volkswagen și Audi:

• programare online
• actualizare firmware pentru defecte cauzate de calitatea combustibilului
• configurare parametrică online
• actualizare cod piesă
• suport pentru programare manuală
• mai multe codări online
• mai multe configurări parametrice online
• mai multe potriviri și calibrări online

Avantaje pentru BMW:

• dispune de asistent de funcții
• modul expert pentru funcții avansate

Avantaje pentru Mercedes-Benz:

• pentru modelele de până în anul 2013 sunt disponibile inițializare, programare, setare cod, anti-furt și inițializare
• după modelul 2013, modulele de motor și cutie de viteze pot fi clonate

Avantaje pentru Ford:

• din 2018 sunt disponibile online toate modelele și funcțiile originale Ford
• funcții de bază: după 2018, X-431 este offline
• funcții speciale: după 2018, X-431 este online

Chrysler și FIAT:

Din 2018, producătorii originali pun treptat la dispoziție toate modelele și funcțiile.

Ce este funcția de programare? Care este diferența dintre programarea online și programarea offline/J2534?

Funcția de programare înseamnă finalizarea/rescrierea/codarea/potrivirea ECU-ului nou după înlocuirea unui modul.

1. Puteți programa noi date adaptive în modulele de bord.
2. Puteți înlocui software-ul/firmware-ul existent din ECU-uri.
3. Puteți adapta modulele de control ale componentelor după reparație sau înlocuire.
4. Puteți activa funcții ascunse, precum și opțiuni retrofit și personalizare.
5. Puteți îmbunătăți performanța vehiculului.

Programarea online înseamnă descărcarea datelor originale direct de la serverul producătorului auto. Astfel se asigură corectitudinea și cea mai nouă versiune a datelor, crescând rata de succes a programării.

Programarea offline/J2534 presupune că deja dețineți datele și doar le scrieți direct în ECU. Dacă nu aveți datele, nu puteți programa folosind această funcție.

LAUNCH X431 PAD V Elite 2026 suportă atât programarea online, cât și offline/J2534

Este mai puternic și mai rentabil decât alte dispozitive J2534:

• Programarea online nu necesită cont online costisitor, este suficientă conectarea la WiFi, ceea ce reduce costurile de întreținere.
• SmartLink C folosește comunicație duală WiFi pentru a crește viteza de programare și pentru a reduce riscul de erori.
• În cazul utilizării unui dispozitiv J2534 trebuie luate în calcul și compatibilitatea cu computerul, costurile de instalare și funcționalitatea completă, ceea ce îl face mai puțin rentabil.

De ce spunem că LAUNCH X431 PAD V Elite 2026 este instrumentul de diagnoză cel mai recomandat?

1. Este singurul care suportă J2534 Online + Offline/J2534, precum și funcția de codare ECU online + offline.
2. Este proiectat pentru toate mărcile, toate modelele și diagnoză completă de sistem, ajutând tehnicienii de toate nivelurile să diagnosticheze și să repare vehiculele mai ușor.
3. Actualizează toate funcțiile modelelor X431 V, PRO3 S+, PAD3. Cu SmartLink C puteți descărca gratuit software OEM de pe serverul producătorului.
4. Suportă toate protocoalele noi J2534 / DOIP / CANFD pentru acces la date și descărcări OE pentru majoritatea mașinilor și suportă și DC9-36V pentru vehicule HD (nu este necesară achiziționarea unui modul HD, economisind peste 900 USD).
5. Suportă toate funcțiile de resetare: peste 50 de resetări, plus 300+ funcții de reparație pentru anumite modele.
6. Este un instrument de nivel atelier, cu bază de date pentru soluții de reparație, ajutor pentru coduri, sfaturi de reparație, măsurare componente, TSB, cazuri relevante și analiză DTC.

SmartLink C pentru programare

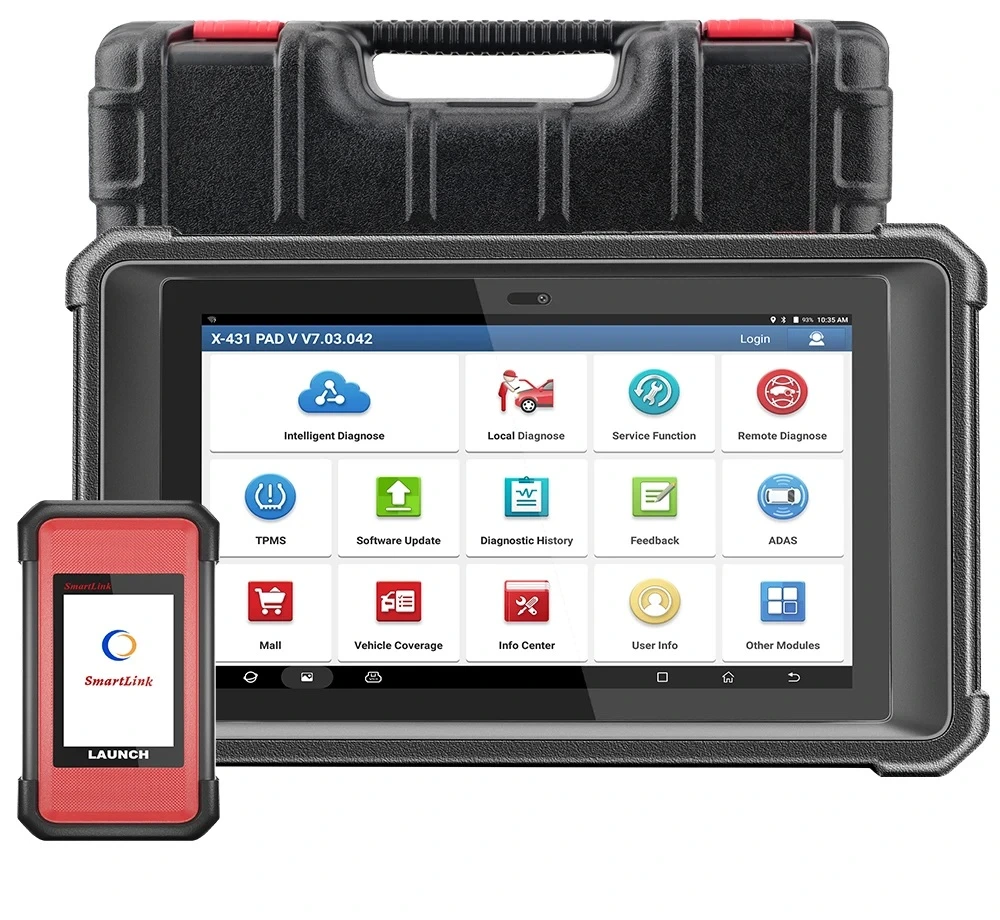

LAUNCH X-431 PAD V Elite funcționează cu SmartLink C for Programming, care oferă:

• viteză mai mare de transfer de date în timpul programării
• timp redus de programare
• rată mai mare de succes
• protecție mai bună a vehiculului în timpul programării

Optimizarea comunicării software îmbunătățește semnificativ performanța de scanare, codare și reprogramare.

1.

X431 SmartLink C permite descărcarea datelor, transferul de date și scrierea lor online sincron, datorită rețelei WiFi 5G stabile.

2.

Este compatibil cu protocoalele J2534 / DOIP / CANFD / D-PDU / RP1210, oferind acces la date și programare OE pentru Toyota, Honda, Volvo, VW, GM, Chrysler, Benz, Jaguar, Land Rover, BMW E/F/G etc.
Poate funcționa și ca VCI wireless, trimițând datele vehiculului către tabletă fără conexiune fizică.

3.

Poate fi utilizat ca VCI Box pentru diagnoză wireless, transmitând datele vehiculului către tabletă fără conexiune fizică.

4.

Este compatibil cu:

• CANFD (anumite modele GM)
• DOIP (BMW E/F/G, Jaguar, Land Rover)
• suportă DC9-36V pentru vehicule HD (este necesară achiziționarea software-ului HD suplimentar)

Oferă acoperire aftermarket la nivel OE pentru manipulare și calibrare extinsă.

LAUNCH X431 PAD V Elite 2026 suportă codarea ECU

De ce nu funcționează corect mașina după înlocuirea ECU-ului sau a modulelor?

Dacă un ECU sau modul este deteriorat, acesta trebuie înlocuit. După înlocuire, trebuie respectate procedurile stricte ale producătorului pentru potrivire, învățare, codare sau programare. În caz contrar, mașina poate să nu pornească sau anumite componente să nu funcționeze corect.

Ce poate face scannerul LAUNCH X431 PAD V Elite 2026?

Cu funcțiile sale de înlocuire ECU/modul, poate ajuta la:

• inițializare
• potrivire
• reînvățare
• codare

pentru a readuce noul ECU/modul în stare de funcționare corectă.

Codare ECU: personalizați mașina în câteva minute

La fel ca alte instrumente LAUNCH X431 premium, acest model poate modifica setările preprogramate prin codare ECU.

• personalizare rapidă a mașinii
• optimizare a setărilor, precum alarmă, închidere uși etc.
• activare funcții ascunse
• dezactivare funcții deranjante, de exemplu:
  • pliere automată oglinzi
  • dezactivare Start-Stop automat

Oferă soluții pentru:

• comportament la rulare
• pierdere de performanță
• eficiență combustibil

și permite reprogramarea datelor adaptive după reparații sau înlocuiri.

Codarea online ECU este disponibilă pentru BMW, VW, Porsche, Renault etc.

Notă: Codarea ECU nu este universal compatibilă. Funcțiile diferă în funcție de tipul și numărul funcțiilor electronice deja instalate pe vehicul.

Test activ și control bidirecțional

Datorită funcției de control bidirecțional, testerul poate efectua teste active asupra subsistemelor și componentelor specifice vehiculului.

Poate trimite comenzi către ECU pentru a acționa actuatori și pentru a determina integritatea sistemului prin:

• citirea datelor ECU
• observarea funcționării actuatorilor

Exemple:

• acționare relee
• injectoare
• bobine
• electrovalve
• teste de sistem

Funcțiile bidirecționale sunt extinse. De exemplu, puteți deschide o supapă și observa diferența în reacția la ralanti și în tensiunea senzorului de oxigen.

Atenție: testele active nu sunt universale pentru toate vehiculele. Compatibilitatea trebuie verificată înainte de cumpărare, folosind seria VIN. Funcțiile disponibile diferă în funcție de producător, an și model.

Topologie rețea module

X431 PAD V Elite 2026 oferă topologia rețelei modulelor, pentru a înțelege mai clar și mai simplu vehiculul.

Topologia colorată afișează toate stările sistemelor pe o singură pagină.

Vizualizarea structurii de comunicare dintre module:

• afișează sistemul complet prin harta topologică
• arată toate modulele cu coduri de eroare
• ajută la identificarea rapidă a defectelor și cauzelor
• până la 5 moduri de afișare DTC

Topologia colorată afișează pe o singură pagină:

• starea tuturor sistemelor
• structura de comunicare dintre module

Astfel, comunicarea și starea modulelor se observă dintr-o privire, iar defectele pot fi localizate mai intuitiv.

Notă: funcția de topologie nu este disponibilă pentru toate vehiculele.

Produsele Launch sunt compatibile exclusiv cu imprimanta WiFi Launch.

Diagnoză completă pentru toate sistemele vehiculului

Include:

• sistemul de propulsie
• sistemul de șasiu
• sistemul caroseriei
• sistemul electric

1. PCM (sistem de propulsie)

motor, transmisie, cutie de transfer, electronică motor electric, pompă combustibil, mecanism de antrenare etc.

2. Sistem de șasiu

electronică de control baterie, direcție, control integrat al șasiului, monitorizare presiune anvelope, cruise control activ, frânare, suspensie, TPMS etc.

3. BCM (sistem caroserie)

airbag SRS, cameră, audio/radio, gateway, tablou de bord, senzori de ploaie, modul interfață încărcare, asistență parcare, unitate control alimentare, sistem lumini, sistem de încărcare baterie, head-up display, control ștergătoare, plafon, scaune și uși electrice, imobilizator, ABS/ESP, climatizare, geamuri electrice, telefon etc.

4. Sistem electric

include sistemul central de control al motorului și transmisiei, sistemele integrate de control și siguranță ale șasiului, sistemele inteligente electronice ale caroseriei, precum și sistemele de comunicație și infotainment.

Funcții detaliate

• Citirea codurilor de eroare: citește și decodează codurile pentru a identifica zona defectă
• Ștergerea codurilor de eroare: șterge codurile după reparație
• Citirea informațiilor ECU: permite extragerea informațiilor vehiculului
• Grafic flux date live: vizualizare date dinamice pentru determinarea stării vehiculului
• Codare ECU: potrivire, învățare sau codare ECU nou; personalizare mașină; activare funcții ascunse; dezactivare funcții deranjante; reprogramare date adaptive
• Test activ / control bidirecțional: acționare electrovalve și actuatori pentru testare activă, trimitere comenzi către sisteme fără folosirea comenzilor vehiculului

Prin diagnoză puteți:

• crește performanța
• economisi energie
• reduce emisiile
• identifica diverse probleme

Pentru motor:

detectează probleme precum:

• lubrifiere slabă
• pompă de ulei defectă
• depuneri și reziduuri
• compresie necorespunzătoare
• pierderi de lichid de răcire
• radiator înfundat
• detonații prelungite
• senzori oxigen deteriorați
• bujii uzate

Pentru SRS:

identifică:

• centură defectă
• senzor de impact corodat
• pătrundere apă în conector etc.

Pentru ABS:

diagnostichează:

• siguranță arsă a senzorului
• nivel scăzut lichid frână
• senzori defecți etc.

Pentru transmisie:

ajută la evitarea:

• vibrațiilor și șocurilor
• zgomotelor
• mirosului de ars
• patinării treptelor
• nivelului scăzut sau scurgerilor de ulei de transmisie

Pentru TPMS:

verifică:

• presiune scăzută în anvelope
• defect modul TPMS
• senzor anvelopă necunoscut
• eșec identificare senzor

Peste 60 de funcții speciale de resetare

(Funcțiile se extind constant prin actualizări)

1. Resetare ulei
2. Resetare frână de parcare electronică
3. Calibrare unghi direcție
4. ABS
5. Învățare transmisie
6. Serviciu IMMO
7. Codare injectoare
8. Resetare sistem management baterie
9. Regenerare DPF
10. Resetare poziție clapetă de accelerație
11. Adaptare transmisie
12. Resetare AFS
13. Inițializare trapă
14. Calibrare suspensie
15. Adaptare EGR
16. Calibrare scaune
17. Resetare anvelope
18. Aerisire lichid de răcire
19. Resetare AdBlue
20. Resetare senzor NOx
21. Inițializare sistem AC
22. Detectare baterie de înaltă tensiune
23. Calibrare geamuri
24. Schimbare limbă
25. Resetare AF
26. Mod transport
27. Resetare Start/Stop
28. Resetare cruise control inteligent
29. Monitorizare echilibru putere motor
30. Regenerare GPF
31. Calibrare unghi motor
32. Resetare ECU
33. Resetare FRM
34. Resetare ambreiaj
35. Resetare poartă
36. Resetare turbo
37. Resetare senzor ploaie/lumină
38. Resetare program
39. Resetare TPMS

Alte funcții suportate

• flux de date grafic 12-în-1
• imprimare date
• imprimare raport diagnostic
• înregistrare istoric date

Funcție puternică de analiză a datelor pentru:

• motor
• ABS
• SRS
• transmisie

Raportul de diagnoză se generează automat, pentru o identificare rapidă a problemelor.

Funcție de detectare pini pentru conectorul OBD2 cu 16 pini

(doar X431 PAD V Elite are această funcție)

Aceasta permite detectarea tensiunii pinilor din mufa OBD-II și a protocoalelor suportate, ajutând tehnicienii să verifice dacă interfața OBD-II este în regulă. Dacă rezultatul nu corespunde configurației reale a vehiculului, pinul respectiv poate fi defect.

Diagnoză inteligentă

Identifică automat VIN-ul la conectare și suportă și diagnoză locală, precum și căutare VIN, fără introducere manuală.

Diagnoză la distanță

• dispozitiv–dispozitiv
• dispozitiv–PC

Această opțiune ajută atelierele și tehnicienii să lanseze mesagerie instant și diagnoză la distanță pentru accelerarea lucrărilor de reparație.

Parametri tabletă LAUNCH X431 PAD V Elite 2026

• Sistem de operare: Android 9.0
• CPU: procesor 8 nuclee, 2,0 GHz
• Baterie: 7000 mAh, litiu-polimer reîncărcabilă
• Extensie card memorie: 128 GB (până la 256 GB)
• Capacitate stocare: 4G
• LCD: 10,1 inci
• Rezoluție LCD: 1920 × 1200
• Ecran tactil: IPD touch screen
• Camere: 8 MP față + 13 MP spate
• WiFi: 2,4G/5GHz dual band
• Conectivitate: WiFi / USB (1 x Type-C + 1 x Type-A)
• Senzor: accelerometru gravitațional / 3 axe
• Temperatură de funcționare: 0℃ ~ 50℃
• Temperatură de depozitare: -20℃ ~ 70℃

Parametri SmartLink C VCI

• Ecran: 3,5” touch
• Tensiune de lucru: DC 9V ~ 36V
• RAM: 256 MB
• ROM: 8 GB
• USB: Type B x1
• WiFi: 2,4G/5GHz dual band
• Putere: ≤6,6W
• Temperatură de funcționare: 0℃ ~ 50℃

Conținutul pachetului LAUNCH X431 PAD V Elite 2026

• X-431 PAD V tabletă PC 10”
• conector diagnostic SMARTLINK C
• dock de încărcare X-431 PAD V Elite 2026

În plus:

Se poate achiziționa separat adapter box.

Specificații tehnice

• Electronic: Da
• Material: Plastic
• Greutate produs: 10 kg
• Înălțime produs: 52”
• Lățime produs: 38”
• Lungime produs: 49”
• Certificare externă: CE
• Tensiune: 12V
• Caracteristică specială: WiFi
• Putere: W
• Nume model: X431 Pad V Elite 2026
• Versiune software: Ultima versiune
• Versiune hardware: Ultima versiune
• Tip produs: analizor motor
• Marcă: DOB
• Origine: China continentală
• Sistem de operare: Android 10
• CPU: procesor 8 nuclee, 2 GHz
• Capacitate stocare: 4 GB
• Extensie card memorie: 128 GB, până la 256 GB
• LCD: 10,1 inci
• Funcția 1: suport protocol DOIP/CANFD
• Funcția 2: programare online
• Funcția 3: codare ECU online
• Funcția 4: funcții ghidate
• Funcția 5: test activ / control bidirecțional
• Funcția 6: calibrare ADAS
• Funcția 7: funcție diagnostic TPMS
• Funcția 8: programare chei

Lista mașinilor suportate de LAUNCH X431 PAD V Elite 2026

Suportă peste 10.000 de modele auto din America, Europa și Asia, inclusiv modele rusești, chinezești, indiene, malaeziene, australiene, braziliene și latino-americane, precum și autoturisme, SUV-uri, camionete mici, vehicule 12V, pe benzină și diesel.

Mașini americane:

BUICK, CADILLAC, CHEVROLET, CHRYSLER, DODGE, FIAT (BRAZIL), FORD, GM, JEEP, GM

Mașini europene:

ABARTH, ALFA ROMEO, AUDI, BENTLEY, BMW, BUGATTI, CITROEN, DACIA, EUROFORD, FERRARI, FIAT, GAZ, OPEL, IVECO, JAGUAR, LAMBORGHINI, LANCIA, LAND ROVER, MASERATI, MAYBACH, MERCEDES, MINI, PEUGEOT, PORSCHE, RENAULT, ROLLS-ROYCE, ROVER, SAAB, SEAT, SKODA, SMART, SPRINTER, VAUXHALL, VAZ, VOLVO, VW, ASTON MARTIN, UAZ

Mașini asiatice:

ACURA, DAEWOO, DAIHATSU, HOLDEN, HONDA, HYUNDAI, INFINITI, ISUZU, KIA, LEXUS, LUXGEN, MAHINDRA, MARUTI, MAZDA, MITSUBISHI, NISSAN, GTR, PERODUA, PROTON, SAMSUNG, SAIPA, SSANGYONG, SUZUKI, TATA, TOYOTA

Mașini chinezești:

BRILLIANCE, BYD, CHANGAN, CHANGHE, CHBUICK, CHERY, DFCITROEN, ECUAID, FAW, FOTON, GONOW, HAVAL, JAC, JAC REFINE, JMC, JOYLONG, LIFAN, MG, QOROS, MAXUS, SGM, SGMW, XINKAI, POLARSUN, ZX AUTO, ZOTYE, BJEV, BAIC, JINLONG, SPARK, DFSK, SOUEAST

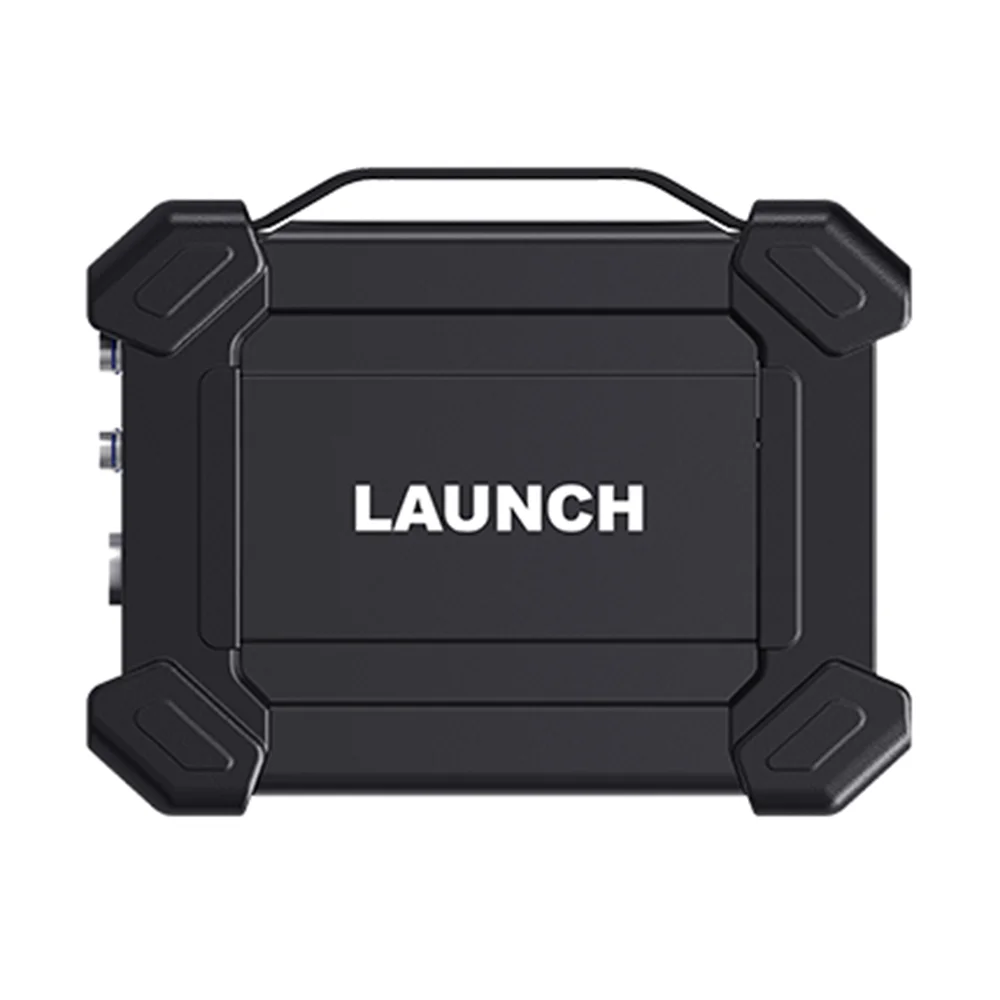

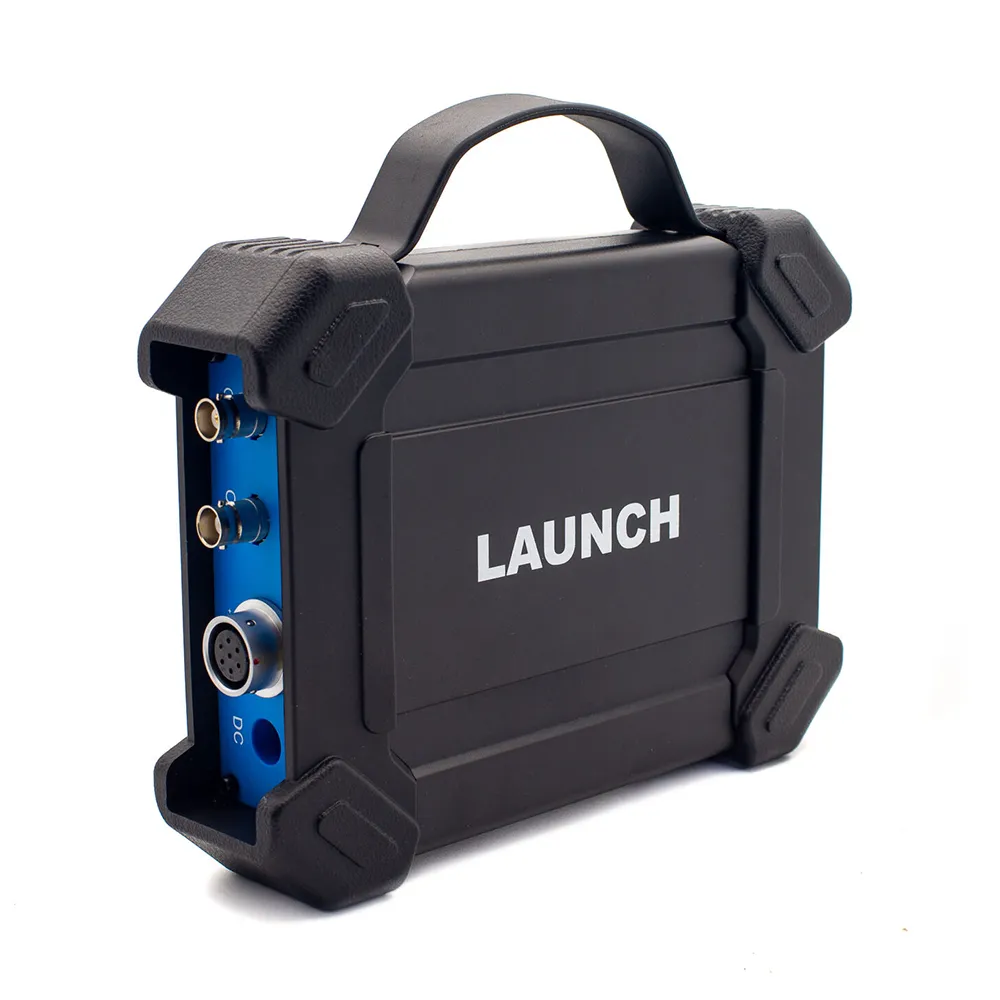

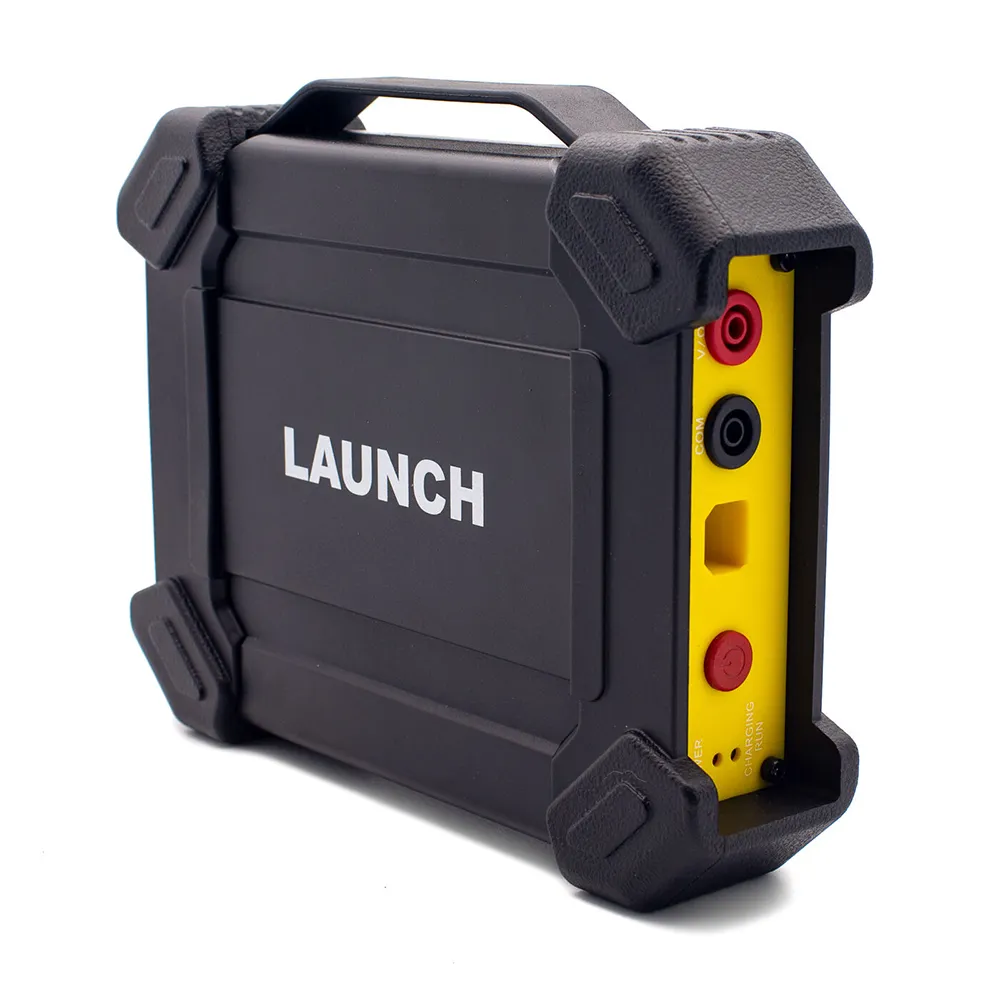

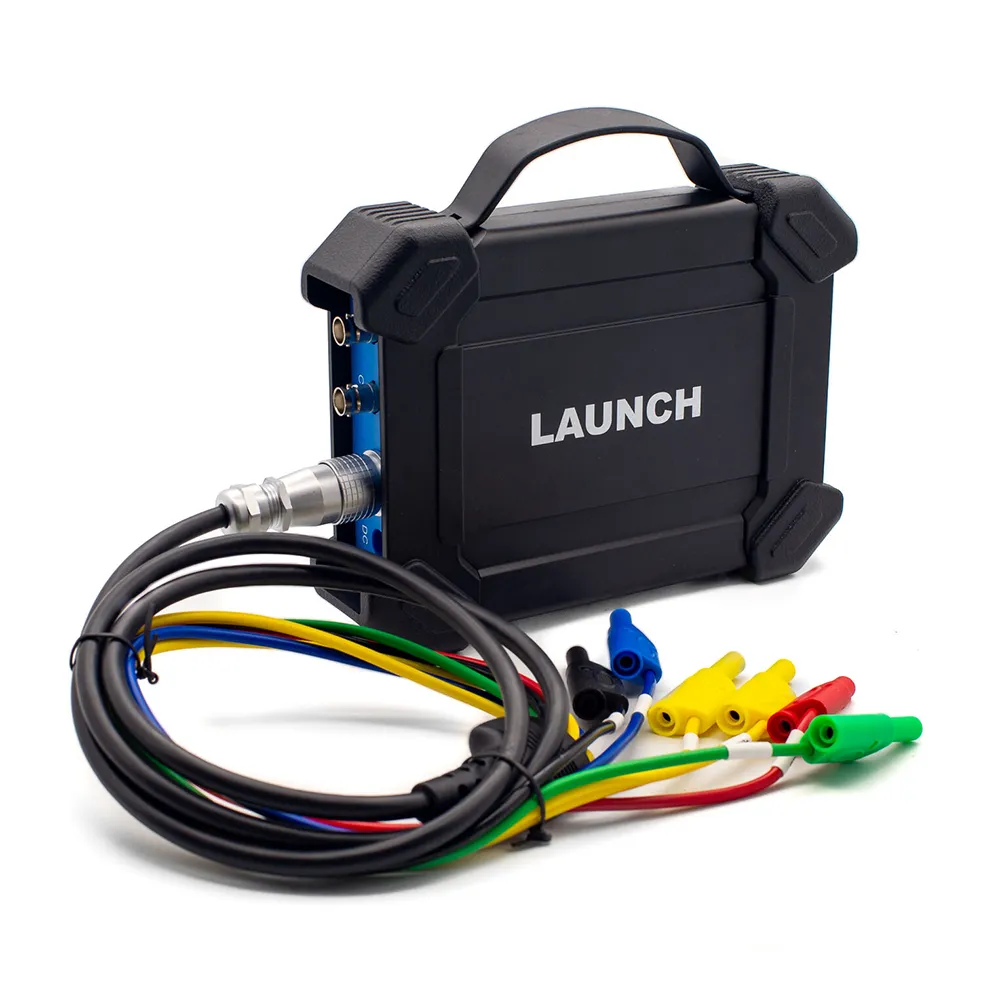

LAUNCH X431 S2-2 Sensor Box

LAUNCH S2-2 Sensorbox a fost conceput pentru a testa și simula majoritatea senzorilor auto și pentru a rezolva rapid depanarea ECU. Este compatibil cu scanerele LAUNCH X-431 PAD V și X-431 PAD III V2.0, pentru a maximiza veniturile atelierului de reparații.

Caracteristici:

1. Verifică dacă ECU-ul funcționează corect sau nu.
2. Suportă introducerea manuală a datelor formei de undă.
3. Simulează starea de funcționare a senzorilor fără înlocuirea componentelor.
4. Simulează condiții speciale de funcționare ale senzorilor fără schimbarea pieselor.
5. Poate fi utilizat ca multimetru pentru măsurarea rezistenței, tensiunii AC/DC, capacității, frecvenței și semnalelor de impuls etc.
6. Acces rapid, printr-un singur click, la meniul intuitiv: senzor, actuator, formă de undă, formă de undă de sincronizare, multimetru, definire/desenare, setări sistem.

S2-2 Sensorbox a fost dezvoltat special pentru diagnosticarea și simularea defectelor senzorilor. Include în principal funcțiile: „senzor”, „actuator”, „definire/desenare”, „formă de undă de sincronizare” și „multimetru”.

• Senzor: utilizat pentru simularea semnalelor de intrare ale sistemului electronic de control al vehiculului, iar calculatorul mașinii reglează funcționarea motorului conform acestor parametri.
• Actuator: utilizat pentru simularea semnalului de comandă de ieșire al sistemului electronic de control auto, pentru a evalua condițiile de funcționare ale actuatorilor, cum ar fi motorul de ralanti, electrovalva EGR etc.
• Multimetru: cu această funcție, utilizatorii pot testa tensiunea, rezistența și capacitatea.

Modulul nu poate fi utilizat separat, ci funcționează doar ca accesoriu pentru echipamentele de diagnosticare LAUNCH X-431 PAD V / PAD VII.

Parametri tehnici

Modul senzor

Parametru: Interval

• Număr de canale: 2
• Precizie: 1%
• Interval amplitudine: 0 – 20 V
• Curent maxim de ieșire: 20 mA
• Interval frecvență predefinită: 0 – 20 kHz
• Frecvență impuls semnal dreptunghiular: 0 – 15 kHz
• Factor de umplere semnal dreptunghiular: 0 – 100%
• Alimentare:
  • ieșire senzor simulator / curent maxim 20 mA (ieșirea funcționează de la baterie)
  • comandă electrovalvă, bobină de aprindere / curent ieșire 2A (alimentare externă)
• USB: USB 2.0 Type B (cu funcție de încărcare și alimentare / 5V)
• Simulare tensiune DC: suportată
• Simulare frecvență fixă: suportată
• Simulare formă de undă predefinită: suportată
• Simulare formă de undă desenată manual: suportată
• Interfață generator de semnal: 2
• Port alimentare externă: 1
• Interfață magnetică: 1
• Interfață multimetru: 2
• Temperatură de funcționare: 0 °C – 50 °C
• Temperatură de stocare: -30 °C – 70 °C

Multimetru

Parametru: Interval

• Tensiune DC: 0 V – 700 V
• Tensiune AC: 0 V – 700 V
• Rezistență: 0 Ω – 40 MΩ
• Capacitate: 0 F – 100 µF (timp maxim de măsurare: 30 s)
• Diodă: 0 V – 1,5 V
• Test continuitate: semnal sonor sub 30 Ω

Definiții

Formă de undă: se poate alege dintre 9 forme de undă:

• undă sinusoidală directă
• undă sinusoidală inversă
• undă pătrată directă
• undă pătrată inversă
• tensiune medie
• linie dreaptă
• linie dreaptă de tensiune înaltă / joasă
• undă triunghiulară
• undă trapezoidală

Frecvență: setează frecvența formei de undă selectate.

Amplitudine: setează amplitudinea formei de undă selectate.

Offset: decalajul formei de undă selectate.

Fază: setează faza formei de undă selectate.

Factor de umplere: setează factorul de umplere al formei de undă selectate.

Sincronizare semnal: permite emiterea simultană pe CH1 și CH2.

Cadru complet

1-3 (opțional). Specifică numărul total de puncte de ieșire.

În mod normal, o formă de undă este formată din 100 de puncte. Valorile 1-3 indică faptul că puteți selecta 100, 200 sau 300 de puncte pentru generarea formei de undă.

Editare cadru: puteți edita un singur cadru sau toate cadrele.

Formă de undă: puteți selecta o formă de undă presetată și o puteți plasa în zona de desen manual.

Frecvență: frecvența unui cadru (în cazul ieșirii pe 3 cadre, frecvența totală este frecvența setată / 3).

Amplitudine: amplitudinea formei de undă de ieșire.

Offset: decalajul formei de undă de ieșire.
