Descriere
Pachetul conține dispozitivul de diagnosticare LAUNCH X431 PAD VII ELITE și LAUNCH X431 S2-2 Sensor Box!

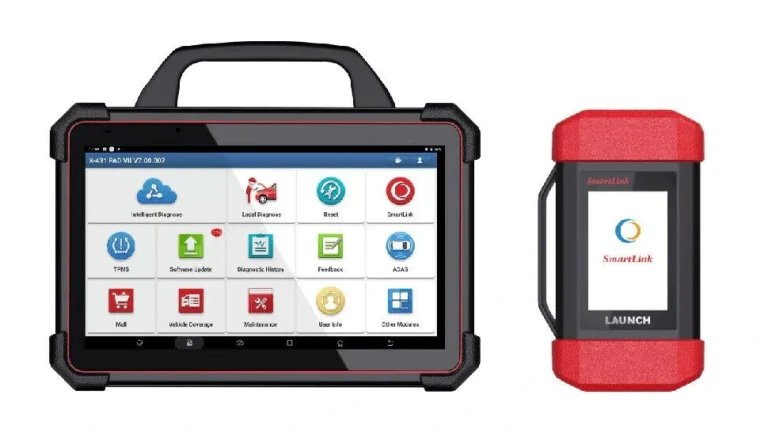

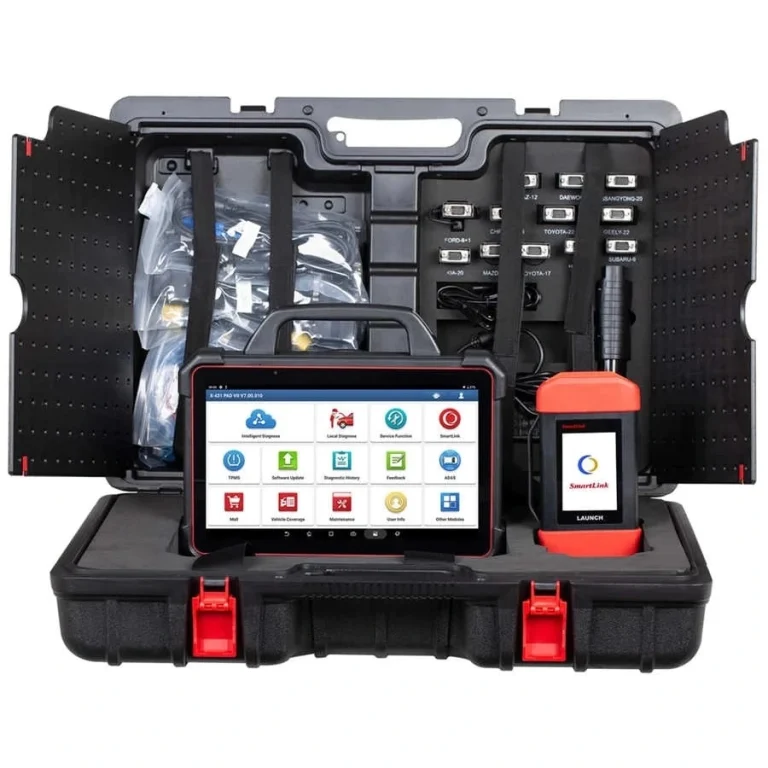

LAUNCH X431 PAD VII ELITE
Avantajele versiunii ELITE față de PAD VII standard:
- Actualizare software EOBD/OBDII la versiunea V23.03
- Funcție nouă pentru vizualizarea datelor OBFCM
(după accesare, ultima funcție – vizibilă în imagini)
Descriere produs

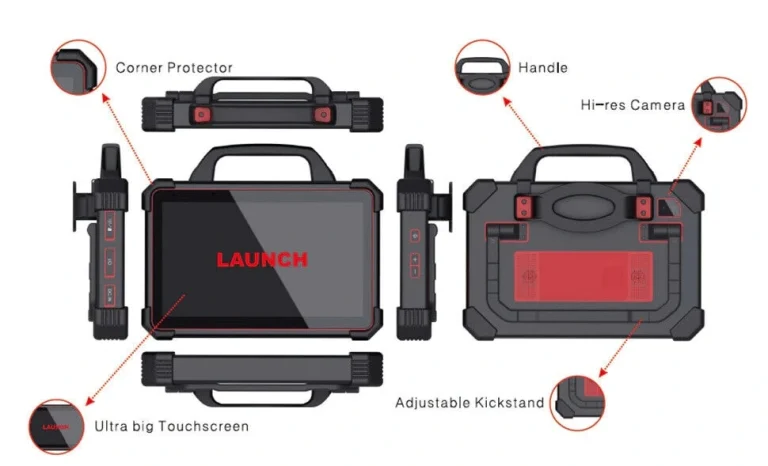

X-431 PAD VII ELITE este un echipament de diagnosticare de top, dotat cu un ecran tactil mare de 13,3”, 32 de funcții de service și funcție de diagnoză la distanță Smartlink.
Echipat cu procesor optimizat octa-core de 2,0 GHz, sistem de operare Android 9.0, 8 GB RAM și 256 GB memorie internă, dispozitivul oferă o diagnoză inteligentă mai rapidă ca niciodată.
Avantaje:
- Memorie mai mare (8 GB), funcționare mai fluidă
- Ecran lizibil chiar și în lumină puternică
- Suport pentru 9 module (osciloscop, senzori, baterie, TPMS, endoscop etc.)
- Suport pentru diagnoză la distanță Smartlink
- Compatibil cu standardele D-PDU / J2534 / RP1210
- Suport protocoale CAN / CAN FD / DOIP
Suportă accesul la unitățile protejate de Security Gateway (SGW) ale grupului FCA
Accesul SGW poate fi achiziționat direct din software
Acces la baza de date HaynesPro (manuale de reparații), disponibilă în aplicație
Limbi suportate
Engleză, italiană, germană, japoneză, rusă, franceză, spaniolă, portugheză, poloneză, turcă, olandeză, greacă, maghiară (parțial), arabă, daneză, coreeană, persană, română, sârbă, finlandeză, suedeză, cehă
Actualizări gratuite timp de 2 ani
Prezentare generală
Un scanner de diagnoză all-in-one, versiune îmbunătățită a seriilor ProS V, V+, PAD III/V din gama X431.
Include:
- Programare și codare ECU
- 35+ funcții de resetare
- 60+ funcții speciale
- Teste active
- Diagnoză completă a sistemelor
- Hartă topologică
- Ghid de depanare
- Detectare pini OBDII
Nivel OE (echipament de fabrică)
Acoperire globală pentru peste 110 mărci auto
Programare ECU (J2534)
Dispozitivul include interfața SmartLink C VCI, care permite conectarea la software OEM pentru:
- Programarea ECU
- Rescriere firmware
- Programarea ECU noi
- Rezolvarea problemelor de performanță și emisii
Compatibil cu VAG, Mercedes, BMW și Porsche
Suport pentru protocoale moderne
SmartLink C VCI suportă:
- J2534 / RP1210 / D-PDU (autoturisme și vehicule comerciale)
- CAN / DOIP / CAN FD
Acoperă peste 110 mărci
Software pentru vehicule comerciale disponibil prin modulul „MALL”
Diagnoză la nivel OE
- 35+ resetări și recalibrări
- 60+ funcții speciale
Exemple:
- Diagnoză completă sisteme (ECM, ABS, Airbag etc.)
- Hartă topologică a comunicației
- Grafic live 4 în 1
- Detectare automată protocol și verificare pini OBD
Funcții principale
- Acoperire completă auto globală
- Extindere software prin modulul „MALL”
- Monitorizare tensiune în timp real
- Topologie DTC vizuală
- Detectare automată protocol
- Identificare VIN automată
- Funcții ghidate pentru VW și Audi
- Funcții ADAS opționale
- Codare și programare avansată
- Suport TPMS extins
- WiFi dual-band 2.4 GHz și 5 GHz
- Diagnoză pentru vehicule ușoare și grele
- Control bidirecțional
- Actualizări wireless
- Module de instruire și reparații integrate
60+ funcții speciale de întreținere
- Funcții ghidate VAG
- Adaptare componente (învățare ECU)
- Echilibru cilindri
- Instalare module programabile (PMI)
- Personalizare funcții
- Calibrare online
- Login online OEM
- Parametrizare
35+ resetări și recalibrări
Exemple:
- Reset ulei
- Codare injectoare
- Reset sistem frânare
- SAS
- BMS
- Aerisire ABS
- TPMS
- Regenerare DPF
- Învățare cutie de viteze
- Adaptare EGR
- Reset AdBlue
- Reset senzor NOx
- Suspensie pneumatică
- Imobilizator
- și altele
Module extinse (opționale)
- VSP-600 Videoscop
- X-PROG și X-PROG3 pentru imobilizator
- S2-2 SensorBox
- O2-1 Osciloscop
- Imprimantă WiFi
- X431 TSGUN
- BTS360 tester baterie
Codare ECU și personalizare
- Învățare module ECU
- Activare și dezactivare funcții
Exemple:
- Dezactivare Start/Stop
- Oglinzi rabatabile automat
- Închidere automată a ușilor
- Setări lumini DRL
- Semnale luminoase la blocare/deblocare
- Configurare afișaj bord sau head-up
- și altele
Funcțiile depind de marcă, model și an de fabricație
Funcții ADAS
Include sisteme precum:
- frânare automată de urgență
- avertizare părăsire bandă
- menținere bandă
- monitorizare unghi mort
- vedere nocturnă
Pentru calibrare este necesar echipament ADAS separat
Acoperire 99,99%
Compatibil cu vehicule din:
- SUA
- Asia
- Europa
Include și mărci premium
Vehicule comerciale (opțional)
Compatibil cu:
Cummins, MAN, DAF, Volvo, Isuzu, Iveco și altele

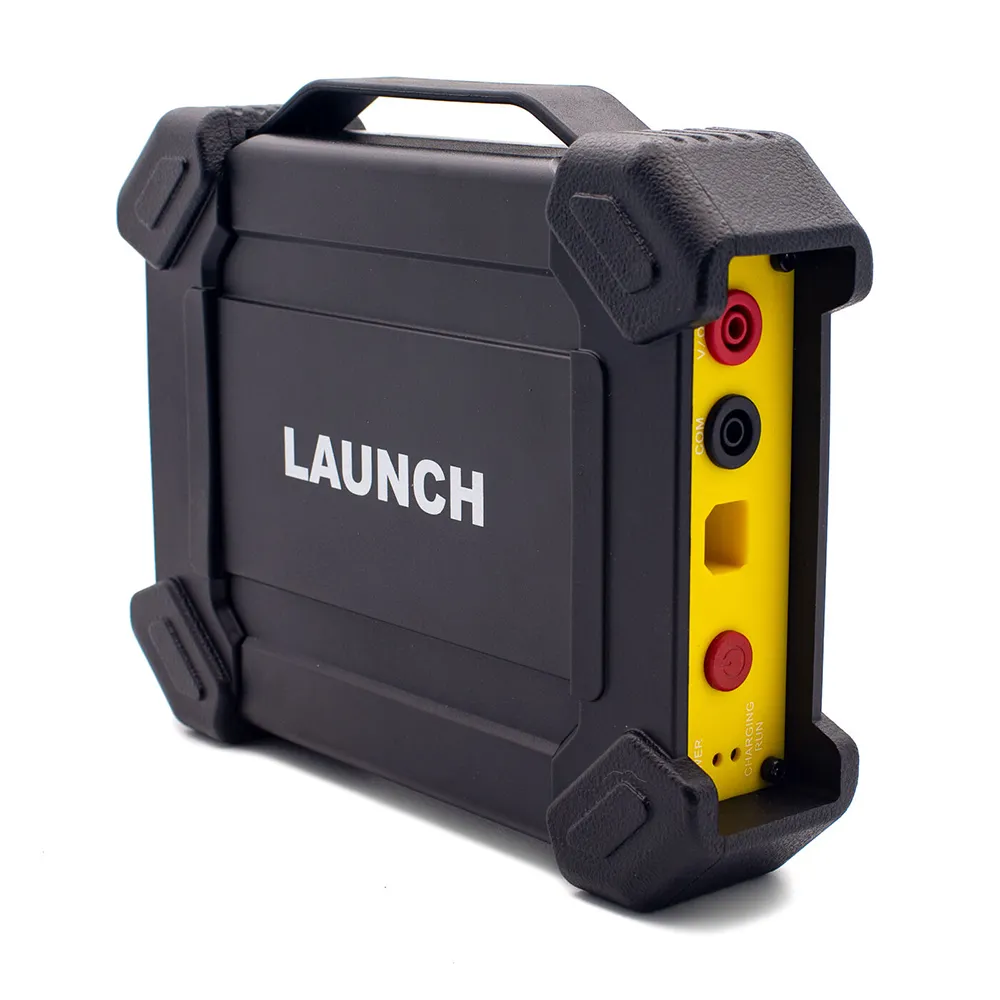

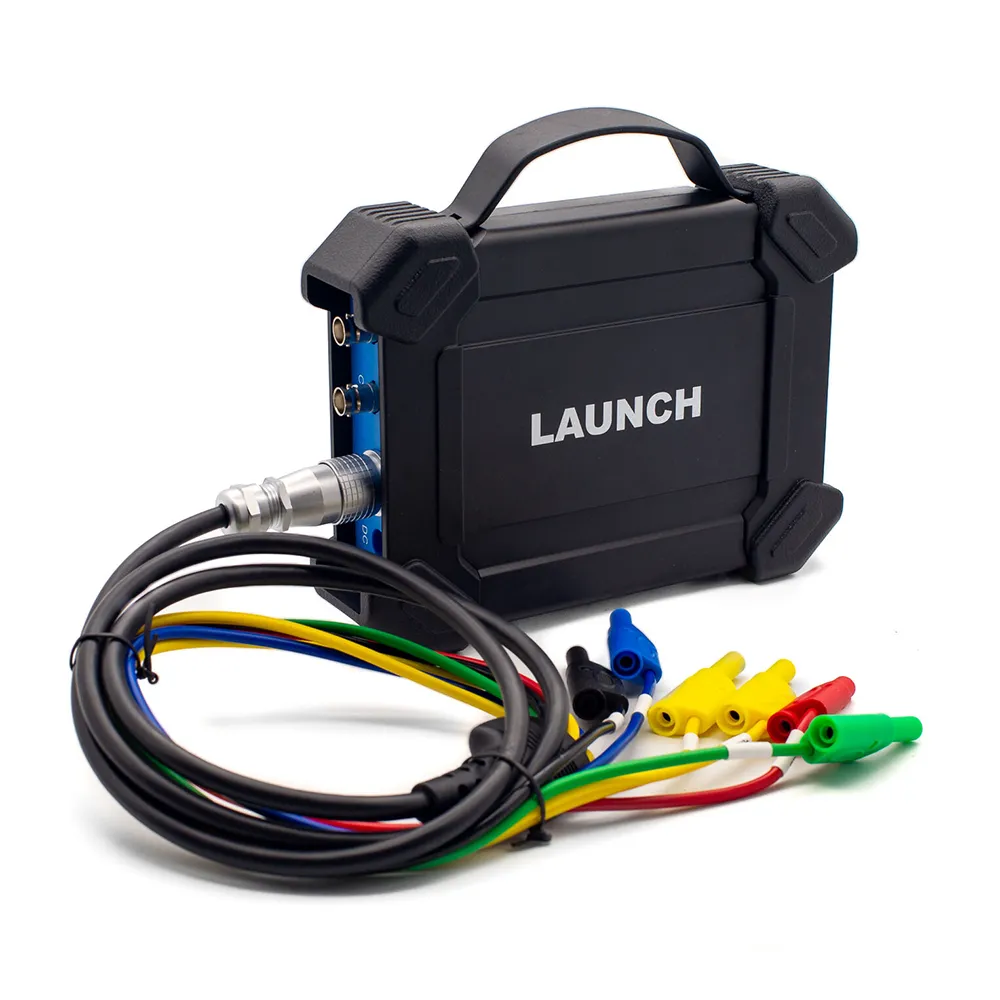

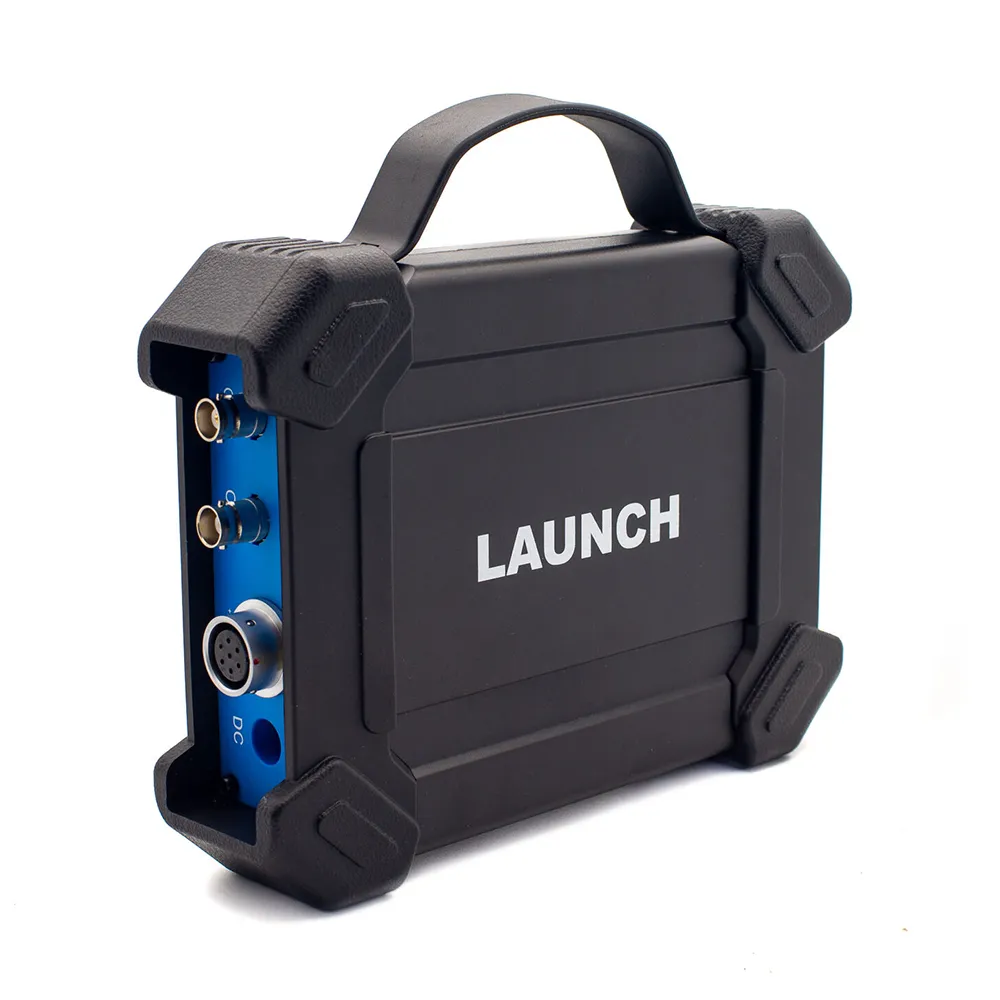

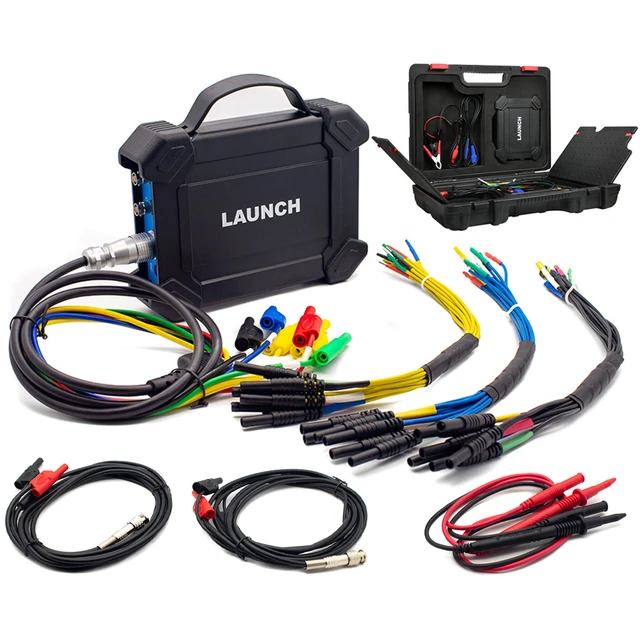

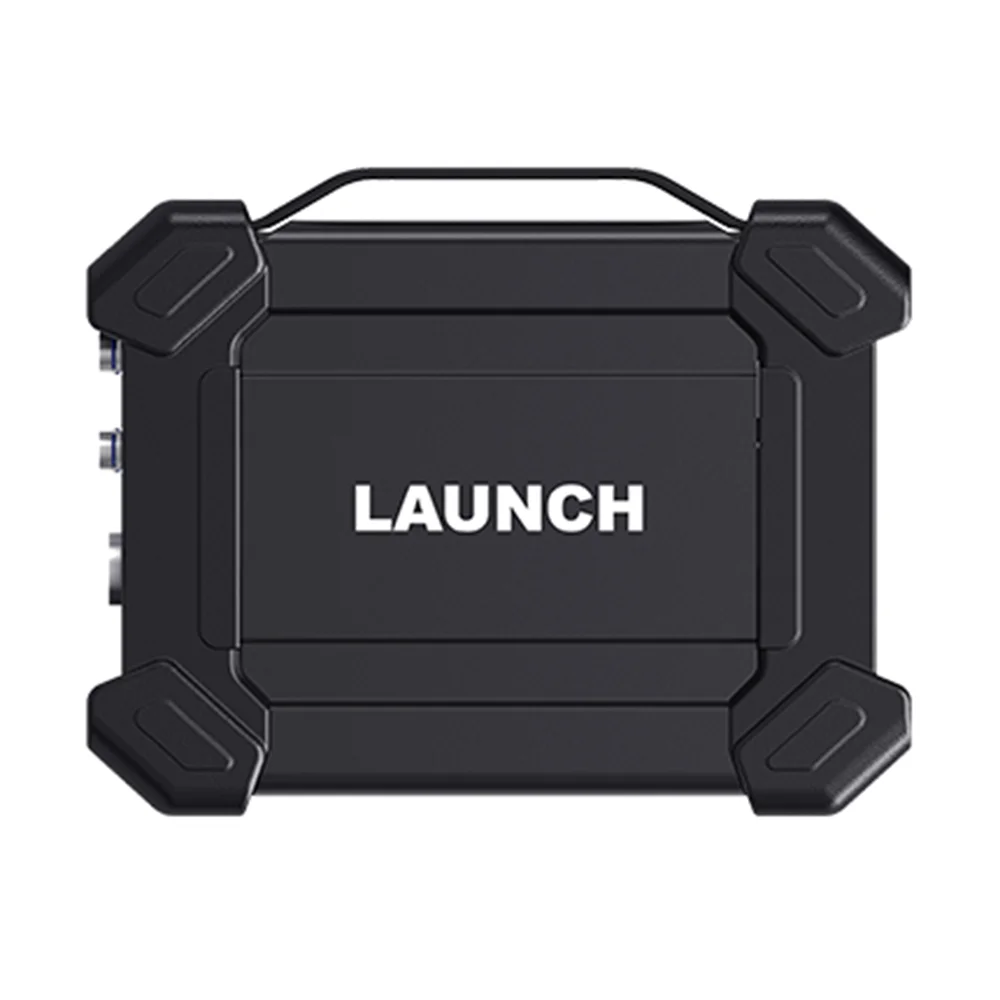

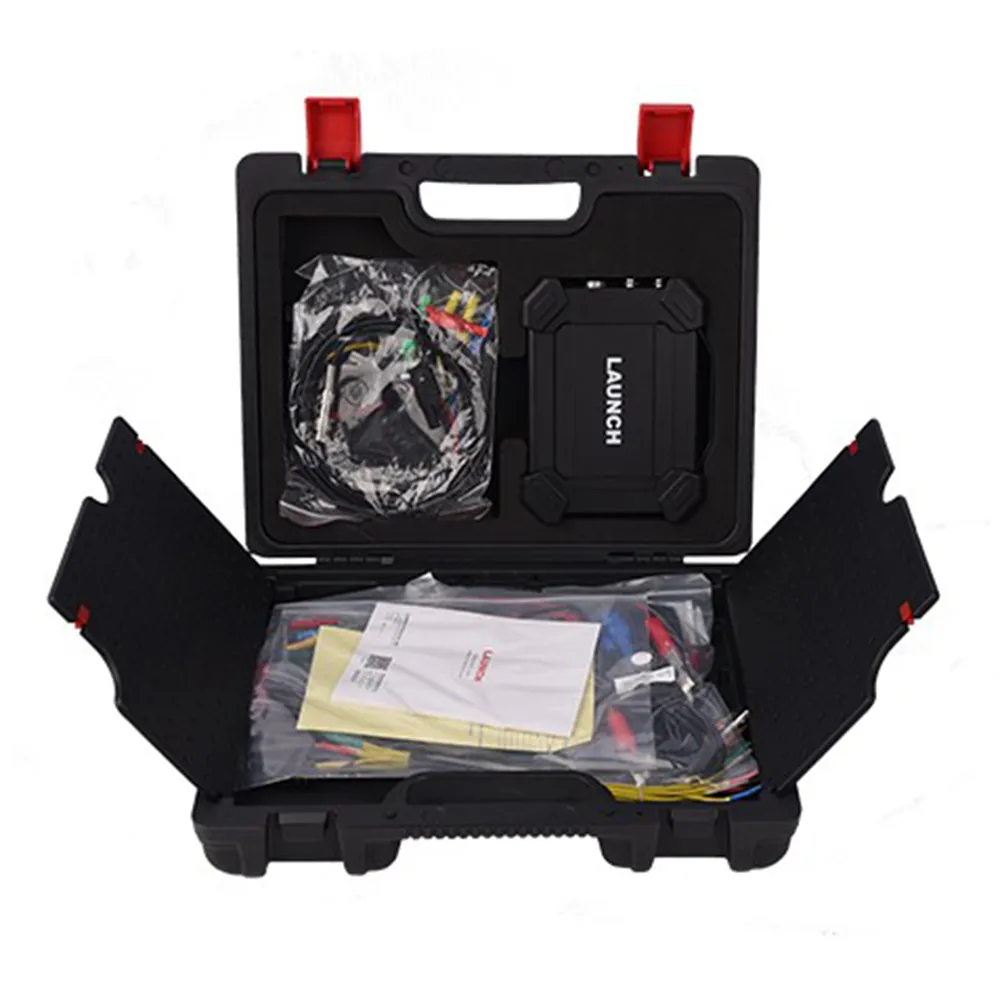

LAUNCH X431 S2-2 Sensor Box
LAUNCH S2-2 Sensorbox este conceput pentru a testa și simula majoritatea senzorilor auto și pentru a facilita rapid diagnosticarea și depanarea ECU. Este compatibil cu scanerele LAUNCH X-431 PAD V și X-431 PAD III V2.0, contribuind la maximizarea eficienței și veniturilor atelierelor auto.
Caracteristici:
- Verifică dacă ECU funcționează corect sau nu.
- Suportă scriere manuală a datelor de tip waveform.
- Simulează funcționarea senzorilor fără a înlocui componentele.
- Simulează condiții speciale de funcționare ale senzorilor fără înlocuire.
- Poate fi utilizat ca multimetrul pentru măsurarea rezistenței, tensiunii AC/DC, capacității, frecvenței și semnalelor impuls.
- Acces rapid printr-un singur click la meniul intuitiv: senzor, actuator, waveform, waveform de sincronizare, multimetrul, setări sistem.
S2-2 Sensorbox este special conceput pentru diagnosticarea și simularea defecțiunilor senzorilor. Include funcții principale precum „senzor”, „actuator”, „definire/desenare”, „waveform de sincronizare” și „multimetrul”.
- Senzor: simulează semnalele de intrare ale sistemului electronic al vehiculului, permițând calculatorului mașinii să regleze funcționarea motorului pe baza acestor parametri.
- Actuator: simulează semnalele de ieșire ale sistemului electronic pentru a verifica funcționarea componentelor precum motorul de ralanti, supapa EGR etc.
- Multimetru: permite măsurarea tensiunii, rezistenței și capacității.
Modulul nu poate fi utilizat independent, funcționează doar împreună cu dispozitivele LAUNCH X-431 PAD V / PAD VII.
Specificații tehnice
Modul senzor:
Parametru: Interval
Număr canale: 2
Precizie: 1%
Interval amplitudine: 0 – 20 V
Curent maxim ieșire: 20 mA
Interval frecvență predefinit: 0 – 20 kHz
Frecvență semnal pătrat: 0 – 15 kHz
Ciclu de lucru semnal pătrat: 0 – 100%
Alimentare:
- Ieșire senzor simulare: max. 20 mA (alimentare din baterie)
- Acționare solenoid / bobină aprindere: curent de ieșire 2A (alimentare externă)
USB: USB 2.0 Type B (funcție de alimentare și încărcare 5V)
Funcții suportate:
- Simulare tensiune DC
- Simulare frecvență fixă
- Simulare waveform predefinit
- Simulare waveform desenat manual
Interfețe:
- Generator semnal: 2
- Alimentare externă: 1
- Interfață magnetică: 1
- Interfață multimetrul: 2
Temperatură de funcționare: 0°C – 50°C
Temperatură de stocare: -30°C – 70°C
Multimetru:
Parametru: Interval
Tensiune DC: 0 V – 700 V
Tensiune AC: 0 V – 700 V
Rezistență: 0 Ω – 40 MΩ
Capacitate: 0 F – 100 µF (max. 30 sec timp de măsurare)
Diodă: 0 V – 1,5 V
Test continuitate: semnal sonor sub 30 Ω
Funcții waveform și setări
Waveform: 9 tipuri disponibile:
sinus normal, sinus invers, semnal pătrat direct, semnal pătrat invers, linie mediană, linie dreaptă, linie tensiune înaltă/scăzută, triunghi, trapez
Frecvență: reglarea frecvenței waveform-ului selectat
Amplitudine: reglarea amplitudinii
Offset: deplasarea semnalului
Fază: reglarea fazei
Ciclu de lucru: reglarea duty cycle
Sincronizare semnal: permite emiterea simultană CH1 și CH2
Setări avansate
Cadru total: 1–3 (opțional)
Un waveform conține de obicei 100 puncte; se pot selecta 100, 200 sau 300 puncte
Editare cadru: posibilitatea de editare individuală sau totală
Waveform: selectare și inserare în zona de desen manual
Frecvență: frecvența unui cadru (în modul 3 cadre, frecvența totală = frecvență setată / 3)
Amplitudine: amplitudinea semnalului de ieșire
Offset: deplasarea semnalului de ieșire
